一、設備標準名稱、型號

1、設備標準名稱：數控端面銑床

2、設備型號：SKDX-2212

二、主要用途

端面銑床加工范圍大，適用于鑄件、鋼件等金屬材料的端面切削，廣泛應用于機械制造業。特別適用于H型鋼、圓管型截面、BOX型鋼兩端面的切削，可對超長工件兩端面進行銑削。

三、主要技術參數

1、銑削工件寬度                                      2200mm

2、銑削工件高度                                       1200mm

3、水平工進速度                                150-500mm/min

水平快進速度 1000mm/min

4、垂直工進速度                                150-500mm/min

垂直快進速度 1000mm/min

5、銑削動力頭                                          1TX32

6、銑削刀盤直徑    D=φ125-200mm（隨機提供φ125標準面銑刀盤）

7、主銑削功率                                         5.5KW

8、銑削頭主軸轉速                  125～630rpm（更換齒輪調速）

9、銑削頭主軸伸出移動量                              L=80mm

10、液壓泵站功率                                        3KW

缸徑                                               80mm

額定壓力                                          20MPa

11、一次較大銑削深度                                   3-5mm

12、水平進給功率                                         3KW

13、垂直進給功率                                        2KW

14、適用電壓                                  380V±15 50Hz

四、結構主要特點

端面銑床由銑削頭、升降立柱、床身、機械進給系統、電氣控制系統、潤滑系統、導軌防護裝置、液壓工件夾緊胎具、刀具等部分組成。

1、結構組成：

床身采用焊接結構，焊后經退火處理。保證了足夠了剛性和精度的穩定性。其特點為：床身采用仿落地鏜銑床樣式進行改進的。在床身上安裝有兩條超高承載力的重載直線滾動導軌副和精密絲桿副，為帶動滑臺水平移動，驅動采用AC伺服電機驅動，保證機床具有高的定位精度和重復定位精度。床身底面上分布有可調螺栓，可以方便的調整床身的水平。

銑削頭采用1TX32。特點為銑削頭整體剛性較大、性能可靠、變速范圍大、剛性好、噪音低、效率高、操作方便。主軸轉速為125-630rpm，安裝刀盤直徑為φ125-200mm。

滑臺系焊接鋼結構，經人工時效熱處理去應力退火處理，消除應力。動靜剛性俱佳。其導軌采用重載直線滾動導軌，并且有良好的潤滑條件?；_(tái)移動是由伺服電機通過減速機帶動精密絲桿旋轉實現進給運動。通過伺服驅動可以實現滑臺的快進、工進、快退等運動，并能實現滑臺的精確定位功能?；_(tái)上安裝有立柱，并帶動它完成往返切削運動。

立柱采用焊接結構，焊后經退火處理。保證了足夠了剛性和精度的穩定性。其特點為：立柱采用仿落地鏜銑床樣式進行改進的。導軌采用重載直線滾動導軌。這種機構型式確保了在實現1.2m高度銑削時，機床無任何振動現象，保證了銑削的精度和效率。

垂直配重機構，在銑削單元垂直升降機構上安裝有機械配重機構，主要用于平衡銑削單元的自重，使用銑削單元在垂直方向上的運動平穩，并保證了垂直絲杠的使用壽命。

液壓工件夾緊胎具，有兩組獨立的夾緊機構組成?？梢詫?duì)工件進行橫向和縱向的自動夾緊，確保工件在加工時的穩定性。橫向和縱向的夾緊機構可進行調節，以滿足不同大小工件的夾緊。夾緊方式為液壓自動夾緊。（垂直夾緊一套，水平夾緊兩套）

2、進給結構：

床身滑臺進給采用絲杠螺母副傳動，通過伺服驅動實現立柱橫向（X軸）移動。

銑削單元垂直進給采用絲杠螺母副傳動，通過伺服驅動現實銑削單元垂直（Y軸）移動。

3、防護機構：

床身導軌防護裝置采用伸縮的剛性好的鋼質防塵防護罩，有較好的承載。立柱導軌防護裝置采用伸縮的套疊式尼龍防塵防護罩，密封性好、散熱性好、使用壽命長。在固定防護罩上設有窺視孔，可以觀察導軌上的潤滑情況和清潔度，還可以向床和身導軌上加油；窺視孔上設有蓋板，用完后將窺視孔蓋好。

4、潤滑機構：

機床潤滑采用集中式自動潤滑，配有自動潤滑裝置，可以對各處導軌、絲杠等運動副進行自動潤滑。

5、液壓系統：

機床配備液壓系統，用以工件的夾緊。

6、刀具：

本設備的刀具采用標準銑刀盤，刀頭材料為可轉為硬質合金鋼刀片。本機上配備一把標準刀盤，用戶可根據需要從市場上隨處買到標準銑刀盤。

7、全數字?jǐn)?shù)控系統控制：

機床數控系統采用廣數980MDC，操作簡單。配有RS232接口。操作界面具有人機對話、誤差補償、自動報警功能。

數控系統特點：

◎ 功能齊全，可實現鉆孔/鏜孔，圓凹槽/矩形凹槽粗銑，全圓/矩形精銑，直線/矩形/ 弧形連續鉆孔等循環加工，支持螺旋線插補、圓柱插補，支持極坐標指令；

◎ 各數控軸位置實時跟蹤顯示；

◎ 內置式PLC程序，PLC程序可編輯、上傳、下載，支持多梯形圖功能；

◎ PLC梯形圖在線顯示、實時監控；

◎ 40M共10000個零件程序的海量儲存空間；

◎ 支持語句式宏指令編程，支持帶參數的宏程序調用；

◎ 支持公制/英制編程，具有比例縮放、可編程鏡像、自動倒角功能；

◎ 8.4吋彩LCD，支持中文、英文、西班牙文等顯示，由參數選擇；

◎ 支持多次限時停機功能；

◎ 具備USB接口，支持U盤文件加工、系統配置和軟件升級；

◎ 高速DNC，實現零件程序?qū)崟r(shí)傳輸加工；

◎ 2路0V～10V模擬電壓輸出。

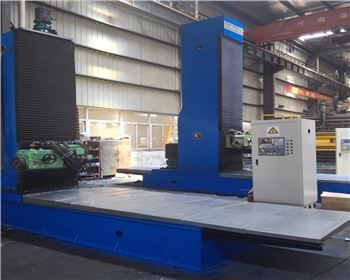

數控端面銑床
