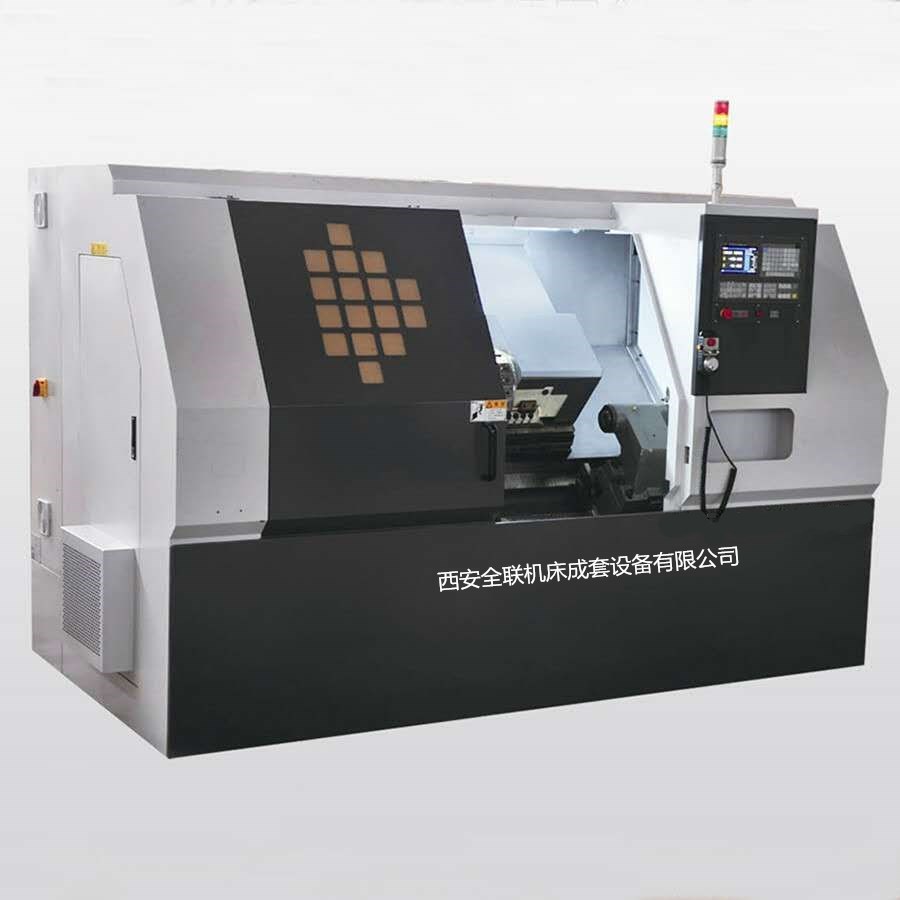

CKS630L斜床身數控車床技術性能及規格參數

1、加工范圍

較大回轉直徑： ф670mm

較大切削直徑 ф650mm

較大工件長度： 1500mm

2、規格

卡盤尺寸： 10″

主軸型式： ISOA2-8

主軸轉速范圍： 25～2250r/min(選擇100-1500r/min)

主軸通孔直徑： ф105mm(選擇φ90mm)

通過棒料直徑： ф90 mm（φ86mm）選擇(采用中空卡盤和中空油缸時)

較小分辨率： 0.001mm

快速移動速度： 630 L   直線導軌：X軸16m/min,    Z軸16m/min)

X/Z軸較大行程：                    X軸410mm,     Z軸1610mm

3、機床精度標準

GB/T16462-1996《數控臥式車床  精度檢驗》（等同于ISO 230/2-1997）

定位精度： （X）0.01mm,   (Z)  0.02mm

重復定位精度： （X）0.005mm,   (Z)  0.008mm

反向差值： （X）0.005mm,   (Z)  0.012mm

4、主軸傳動系統

伺服主軸電機功率： 22/30KW(選配18.5KW)

主軸潤滑： 使用進口高級潤滑脂潤滑，全密封，免維護。

5、進給系統

交流伺服電機扭矩X/Z:           20Nm/27Nm(FANUC)

6、刀塔

刀塔工位數： 臥式液壓12工位（選配8工位）

換刀方式： 按較短路徑

換刀時間（相鄰/一周）：                2s

刀柄尺寸： 32mmX32mm/ф50mm

7、機床結構

床身導軌與水平面傾角： 45°整體斜床身，剛性好

機床設計符合ISO國際標準

機床所有零部件和各種計量單位全部符合國際單位(SI)標準

X/Z軸導軌形式：630L采用直線導軌

X/Z軸絲杠形式：滾珠絲杠

8、機床防護

機床防護裝置安全、全封閉、可靠

符合GB15760-1995《金屬切削機床安全防護通用技術條件》

機床噪聲：符合國家標準 <83db

電控柜冷卻采用空調降溫（選擇配置），密封防塵，防護等級IP54

9、潤滑系統

采用自動集中潤滑裝置，對各滑動面及滾珠絲杠實行強制潤滑

油位過低（缺油）時機床顯示報警

潤滑油選用T68#導軌潤滑油

潤滑箱容積3升

潤滑電機功率25W

10、冷卻系統

大流量冷卻泵，電機功率 0.37KW

刀塔冷卻管為內藏式

11、液壓系統

液壓站裝有散熱裝置，可保證24小時機床連續工作

油箱容量45L,     選用32#抗磨液壓油

液壓泵電機功率 1.5KW

12、電氣系統

符合GB/5226.1-1996《工業機械電氣設備第一部分：通用技術條件》標準

系統具有完善可靠的聯鎖、安全保護和故障自診斷報警等功能

配有RS232標準通訊接口

數控系統：FANUC-Oi 伺服主軸；      伺服主軸 本機床加外接手搖脈沖發生器

13、機床配套件及外購件

機床配套件及外購件均選用國內外優質產品（詳見外購清單）

14、排屑裝置（選擇配置）

自動鏈板式或磁排式可供選擇，排屑機及鐵屑搬運車。

15、液壓尾座

尾座套筒： ф110mm           尾座套筒行程：   150mm

軸心錐度： MT.NO.5(選配6）

16、三色警示燈（選擇附件）

紅燈：顯示報警

黃燈：顯示程序結束

綠燈：顯示程序正在執行中

17、機床電源

電源電壓范圍： 交流三相380V±10%             50Hz

機床用電總功率：較大35KW

18、正常使用條件

環境溫度：0～40℃                    濕度：≤85%

19、機床顏色

本機床標準顏色：出廠標準色

用戶要求的顏色：□——（提供色板）

20、機床外形尺寸及重量

長X寬X高：4200mmX2200mmX2200mm

機床重量： 8500

機床配置清單

CKS630L斜床身數控車床主要外購件清單

QLCT全聯機床溫馨提示：以上機床參數作為參考，可根據用戶要求選配配置。
