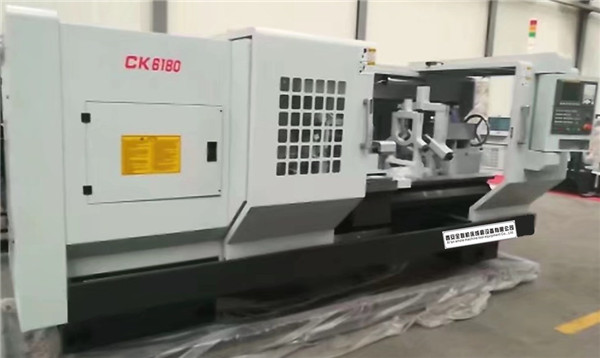

一、 CK6180-3000數控車床主要結構特點
1、 床身、床鞍、主軸箱等主要基礎件采用高剛性的鑄鐵結構，采用樹脂砂造型并經過時效處理。床身導軌面經中頻淬火后，使用高精度導軌磨床精密磨削，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障。
2、 X、Z兩個方向進給采用大螺距高精度高強度的滾珠絲杠；伺服電動機采用柔性聯軸器與絲杠直聯，直接將動力傳遞給高精度滾珠絲杠，保證機床的定位精度。
3、 X、Z兩個方向絲杠都采用密閉防護，保證絲杠的清潔，確保機床的傳動及運動精度。
4、 采用國內知名品牌四工位數控立式電動刀架，具有精度高、轉動平穩、動作簡潔等特點。
5、 主軸材質為45#鋼，經熱處理后，精心加工而成，能承受高扭矩，重力切削不易變形。
6、 主軸驅動系統采用交流電動機，經皮帶輪降速，再通過床頭箱多級轉速變換后傳給機床主軸。主軸前后軸承均采用國內知名品牌，能同時承受徑向力和軸向力。
7、 標準配置提供豐富的CNC功能，功能齊全、操作簡便，精度穩定、可靠。如： LCD顯示、各種循環功能、刀具補償、程序存儲和編輯、公英制轉換等。
8、 采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠。
9、 整機外防護采用半封閉機構設計，布局合理，外形宜人，安全可靠，具有良好的防護效果。
CK6180-3000數控車床主要技術參數
1.技術規格
|
型號 |
CK6180 |
|
|
床 身 |
||
|
床身上較大回轉直徑 |
800mm |
|
|
較大加工工件長度 |
3000mm |
|
|
刀架上較大回轉直徑 |
540mm |
|
|
床身導軌跨距（床身寬度） |
550mm |
|
|
主 軸 |
||
|
主軸通孔直徑 |
104mm |
|
|
主軸轉速級數 |
手動3檔（檔內無極變速） |
|
|
主軸轉速范圍 |
10～200rpm、200～500rpm、500～800rpm |
|
|
主電機功率 |
11kW |
|
|
主軸軸承 |
NN3032K、6028、NN3026K、51134 |
|
|
行 程 |
||
|
X軸 |
420mm |
|
|
Z軸 |
2850mm |
|
|
主軸中心到刀具安裝基準面的垂直距離 |
32mm |
|
|
刀具截面尺寸 |
32X32mm |
|
|
進 給 |
||
|
X軸快速移動 |
4m/min |
|
|
Z軸快速移動 |
6m/min |
|
|
尾座 |
||
|
尾座套筒直徑 |
f100mm |
|
|
尾座套筒行程 |
250mm |
|
|
尾座錐孔錐度 |
莫氏5# |
|
|
尾座的橫向移動量 |
±15mm |
|
|
機床重量 |
||
|
機床重量 |
6.2T |
|
2. CNC控制系統（標準配置）
系統具有安全保護和故障診斷報警等功能，配有USB通訊接口，可方便實現加工程序的輸入與輸出。
FANUC OI TF數控系統
主軸電動機 功率11kW
X軸伺服電動機（βis12/3000） 功率 1.8 kW 扭矩 11N?m/2000rpm
Z軸伺服電動機（βis22/2000） 功率 2.5kW 扭矩 20N?m/2000rpm
3. 電源裝置
電源形式 三相交流380V±10% 50±1 Hz
用電容量 15kVA
4. 冷卻系統
水箱容積 70L
冷卻泵功率 125W
流量 22L/min
5. 機床外形尺寸
機床外形尺寸（長×寬×高） 5390×1690×1840mm
CK6180-3000數控車床精度貫徹GB/T 25659.1-2010《簡式數控臥式車床 第一部分 精度檢測》.
|
檢 驗 項 目 |
單位 |
精度數值 |
|
加工精度 |
|
IT7 |
|
加工工件圓度 |
mm |
≤0.005 |
|
加工工件圓柱度 |
mm |
0.03/300 |
|
加工工件平面度 |
mm |
0.025/φ400 |
|
加工工件表面粗糙度 |
μm |
Ra1.6 |
四、機床的隨機附件
|
序號 |
名 稱 |
規格或標記 |
數量 |
備注 |
|
1 |
三爪自定心卡盤 |
f315 |
1套 |
|
|
2 |
地腳螺栓 |
M22×400 |
8套 |
|
|
3 |
調整墊鐵 |
|
8個 |
|
|
4 |
標準固定頂尖 |
莫氏5# |
1個 |
|
CK6180-3000數控車床主要外購件清單
|
序號 |
名稱 |
型號或規格 |
數量 |
備注 |
|
1 |
主電動機 |
11kW |
1套 |
|
|
2 |
變頻器 |
11kVA |
1套 |
|
|
3 |
四工位電動刀架 |
240x240mm |
1套 |
|
|
4 |
冷卻泵 |
125W |
1套 |
|
|
5 |
潤滑泵 |
2L |
1套 |
|
|
6 |
X向滾珠絲杠副 |
GD3206 |
1套 |
|
|
7 |
Z向滾珠絲杠副 |
GD5012 |
1套 |
|
|
8 |
X軸聯軸器 |
|
1個 |
|
|
9 |
Z軸聯軸器 |
|
1個 |
|
|
10 |
主軸軸承 |
NN3026K |
1套 |
|
|
6028 |
1套 |
|
||
|
NN3032K |
1套 |
|
||
|
51134 |
2套 |
|
CK6180-3000數控車床配置
a) 主軸電動機，11kW
b) 變頻器 11kVA
c) 絲杠、導軌自動集中強制油潤滑；
d) 水冷卻；
e) 半防護鈑金護罩；
f) 立式四工位刀架
g) FANUC數控系統；
h) USB接口；
QLCT全聯機床溫馨提示：因?yàn)樵O(shè)計不斷地改進，以上機床技術參數作為參考、油漆顏色如有更改變化不另行通知請用戶見諒，謝謝合作！
