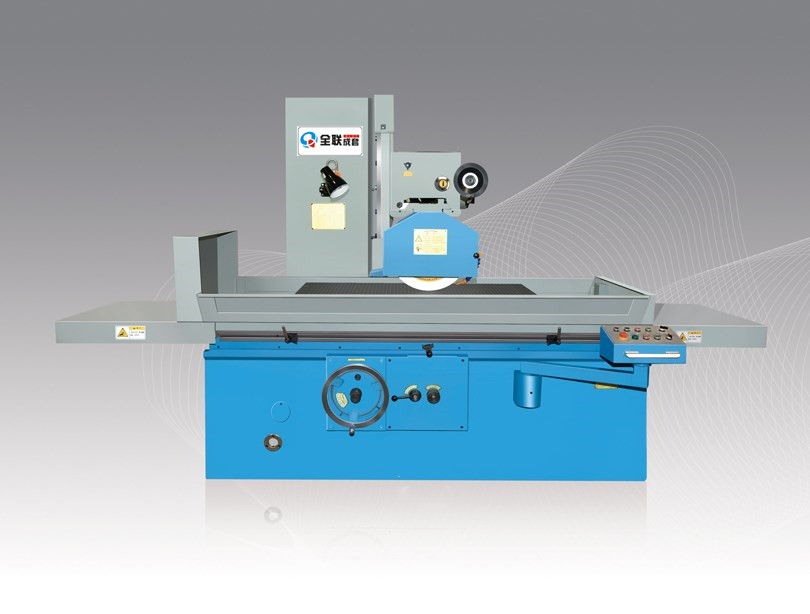

M7163 型臥軸矩臺平面磨床技術參數
1、 磨床型號、名稱、技術參數
1.1機床型號： M7163
1.2名稱 ：臥軸矩臺平面床
1.3機床使用環境：
電源： AC 380V ± 10% 50HZ 海拔：0~5000m 溫度：5~45°
相對濕度：≤85%
污染物：無有害和腐蝕性氣體、液體、粉塵。
2、磨床特點
本機床為采用砂輪進行周邊磨削的臥軸矩臺平面磨床，亦可用砂輪的端面適當?shù)膸スぜ拇怪泵妗C(jī)床工作臺寬630mm，長1250mm，磨削高度較大550mm（不含電磁吸盤高度）。磨削工作時，按工件的不同，可將其吸牢在電磁吸盤上，或直接固定在工作臺上，亦可用其它夾具夾持磨削。
本機床主要部件運動的特點如下。
工作臺縱向運動為液壓驅動。磨頭在拖板上的橫向運動由電機帶動滾珠絲桿進行驅動，亦可手動，并有互鎖裝置。拖板（連同磨頭）在立柱上，上、下垂直運動具有手動進給和機動（快速升降）功能，并有互鎖裝置。升降絲桿為滾珠絲桿，操縱輕便靈活。
本機床磨削效率高，操作方便。
床身內部油池中的回油點與進油點的距離路線較長，液壓油循環流動，便于均衡油溫分布，減小機床的熱變形。
本機床精度穩定，剛性好，性能穩定可靠，易于維修。
3、磨床主要技術參數
部 件 內 容 M7163
工作臺臺面寬度 630 mm
工作臺臺面長度 1250 mm
工作臺縱向行程 1300 mm
工作臺 T 型槽數量 3
工作臺 T 型槽寬度尺寸 18
工作臺縱向進給 3~25 m/min
主軸中心到臺面距離 較大 750 mm
較小 160 mm
橫進給速度 0.3~2 m/min
進 給
橫進給行程 670 mm
磨頭垂直進給手輪每格進給量 0.005 mm
磨頭垂直進給手輪每轉進給量 0.5 mm
磨頭快速進給速度 250 mm/min
砂輪 砂輪外形尺寸（D×d×W） 400×50×203mm
砂輪轉速 1440 r/min
液 壓 工作壓力 1.1~1.5 MPa
系 統
電機總功率 15.7 KW
砂輪主軸電機 9KW
電 機 油泵電機 5.5KW
功 率
磨頭快速升降電機 0.55 KW
磨頭橫向進給電機 0.55 KW
冷卻泵電機 0.12 KW
磨床外形尺寸 長×寬×高 3700×1790×2220
重 量 機床凈重 5500 kg
機床較大承載重量 1100kg
加 工 長 1250 mm
寬 630 mm
高 550 mm

4 電磁吸盤說明書1 本 裝在附件箱內

QLCT全聯機床溫馨提示：因?yàn)樵O(shè)計不斷地改進，以上機床技術參數作為參考、油漆顏色如有更改變化不另行通知請用戶見諒，謝謝合作！
