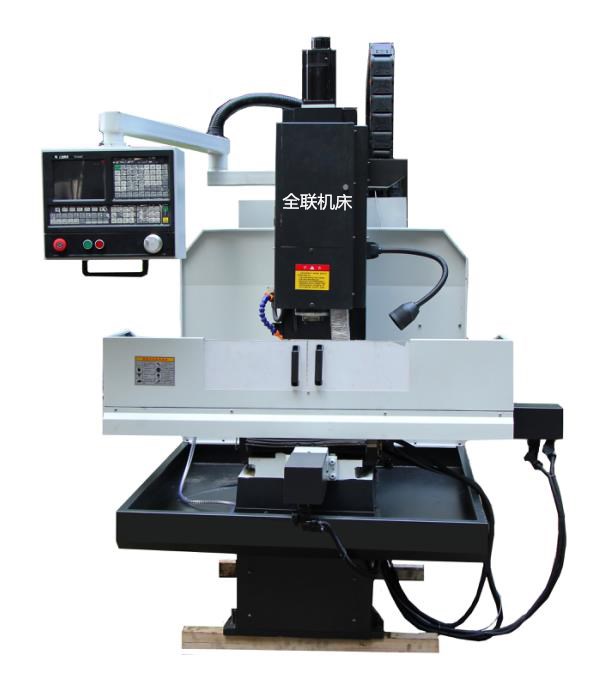

一、XK7132立式數控銑床產品簡介與用途

該系列立式數控銑床進給軸為X、Y、Z三座標控制，主軸為伺服電機動力驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，完成鉆、銑、鏜、擴、鉸、攻絲等多種工序的加工，適合于多品種、中小批量產品的生產，對復雜、高精度零件的加工更能顯示其優越性。

二、XK7132立式數控銑床主要結構特點

1、底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，在內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過時效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障。

2、X、Y、Z向?qū)к壘鶠榧訉捑匦位瑒?dòng)導軌，并經中頻淬火及精密磨削；滑動導軌面貼覆復合PTFE材料并精密刮研，配合自動強制潤滑，減少進給運動的摩擦阻力，減少低速爬行，提高機床精度壽命；

3、Z向加配重塊平衡，保證主軸運動順暢穩定；

4、X、Y、Z三個方向進給采用高精度高強度國產C3級雙螺母預緊滾珠絲杠，進給速度高，絲杠兩端軸承均采用國產精密P4級60°接觸角的配對組合的滾珠絲杠專用軸承，且三軸滾珠絲杠均進行預拉伸；驅動電機通過聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度；

5、采用臺灣知名品牌高速、高精度、高剛性主軸單元，軸承采用P4級進口主軸專用軸承，整套主軸在恒溫條件組裝完成后，均通過動平衡校正跑和測試，軸向和徑向承載能力強，轉速達3000rpm;

6、主軸換刀、打刀采用浮動卸荷機構，減輕打刀時對主軸軸承的沖擊，提高軸承的使用壽命，保證主軸高速運轉的精度；

7、X、Y、Z三個方向?qū)к墶⒔z杠都采用密閉防護，保證絲杠及導軌的清潔，確保機床的傳動及運動精度；

8、機床防護采用全封閉機構設計；安全可靠；

9、配備大流量冷卻泵，充分保證循環冷卻。主軸箱端面配有冷卻水嘴和噴氣嘴，既可以水冷也可以風冷，配置清潔氣槍，用來清潔機床。

11、氣動系統用氣動三聯體能夠過濾器氣源中的雜質和水分，電磁閥組通過PLC程序控制，保證主軸松刀、夾刀、刀具風冷等動作快速準確完成。

12、機床操作系統采用人體工程學原理設計，操作箱獨立設置，接近操作者，方便對刀；

14、采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠；

15、機床配套進口著名CNC控制系統，功能齊全、操作簡便，精度穩定、可靠；

16、電氣系統采用變壓器與控制系統分離設計結構，降低熱量的產生，減少電氣箱溫度變化，提高電氣件的使用壽命及系統控制的可靠性；

三、XK7132立式數控銑床主要技術參數

1、技術規格

2、CNC控制系統

系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準通訊接口，可與計算機進行程序控制與存儲，能實現DNC加工。

數控系統可選配。
