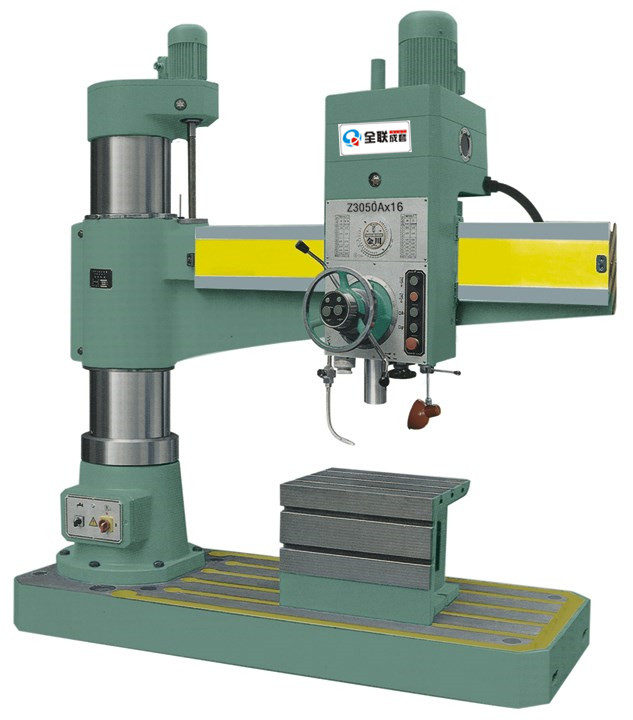

Z3050-16搖臂鉆床
1、技術性能及特點
鉆床主要性能和特點：主要適用于金屬件的鉆孔、擴孔、鉸孔、锪平面及攻螺紋等加工。
鉆床具有以下特點：
① 鉆床主要操作的功能手柄、按鈕等全部集中在主軸箱面板上，操控機床非常方便。
② 搖臂帶動外柱繞內柱回轉±180°
③ 搖臂可沿外柱隨意升降、主軸箱可沿?fù)u臂導軌左右移動。
④ 鉆床有三處用“菱形塊夾緊”機構，搖臂升降是由立柱頂部電機通過絲杠螺母副傳動實現的。而升降螺母上裝有保險螺母，以確保搖臂不能突然落下。搖臂夾緊是由液壓驅動菱形塊實現的。夾緊后，菱形塊自鎖。搖臂上升或下降夾緊動作結束后，由裝油缸座上的電氣開關控制，搖臂自動夾緊。主軸箱及立柱夾緊：主軸箱與立柱夾緊均是液壓驅動菱形塊夾緊。兩動作可同時進行，也可分開進行，是操控主軸箱面板上的旋鈕實現的。
⑤ 體積：（長×寬×高）280cm×130cm×278㎝ 凈重不低于3500㎏
⑥ 鉆床的電氣控制采用了可編程序控制器，性能可靠。
2、主要規格及參數
|
主要規格與參數 |
Z3050*16/I |
|
|
較大鉆孔直徑 |
Φ50mm |
|
|
主軸中心線至 立柱母線距離 |
較大 |
1600mm |
|
較小 |
350mm |
|
|
主軸箱水平移動距離 |
2000mm |
|
|
主軸端面至底 座工作面距離 |
較大 |
1220mm |
|
較小 |
320mm |
|
|
搖臂升降距離 |
1000mm |
|
|
搖臂升降速度 |
0.017m/s |
|
|
搖臂回轉角度 |
±180° |
|
|
主軸圓錐孔 |
莫式5號 |
|
|
主軸轉速范圍 |
25-2000r/min |
|
|
主軸轉速級數 |
16級 |
|
|
主軸進給量范圍 |
0.04-3.2mm/r |
|
|
主軸進給量級數 |
16級 |
|
|
主軸行程 |
315mm |
|
|
主軸允許較大扭轉力矩 |
350N.m |
|
|
主軸允許較大進給抗力 |
16000N |
|
|
主電機功率 |
4kW |
|
|
液壓夾緊電機功率 |
0.75kW |
|
|
冷卻泵電機功率 |
0.09kW |
|
QLCT全聯機床溫馨提示：因?yàn)樵O(shè)計不斷地改進，以上機床技術參數作為參考、油漆顏色如有更改變化，不另行通知，請用戶見諒，謝謝合作！
