1、主要用途

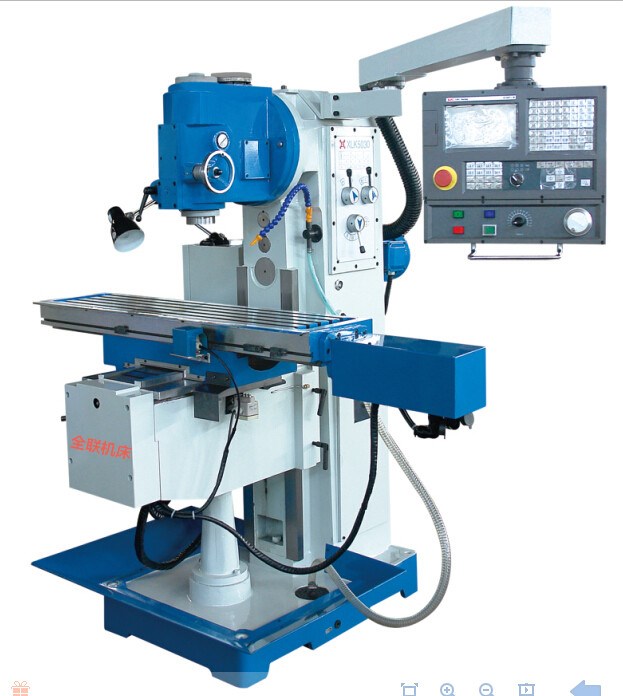

XK5030數控升降臺銑床是一種四電氣系統控制，伺服電機驅動的簡式數控升降臺銑床。主要適用于成批生產，單件小批生產，機械加工部門、工具修理部門。
XK5030數控升降臺銑床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀及端面銑刀來銑切各種零件，可以加工各種中、小弄零件的平面、斜面、溝槽、孔、齒輪等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。
本機床結構先進、合理，操作輕便靈活，維護方便，可根據用戶要求配置各種數控系統。
二、XK5030立式數控升降臺銑床技術參數
|
主要技術參數 |
單位 |
XK5030 |
|
工作臺面尺寸 |
mm |
1370×300 |
|
工作臺行程 縱向/橫向/垂向 |
mm |
820/300/400 |
|
主軸端面至工作臺面距離 |
mm |
35-435 |
|
主軸孔錐度 |
— |
7:24 ISO40 |
|
工作臺快速移動速度 縱向/橫向/垂向 |
mm/min |
4000/4000/3000 |
|
工作臺T型槽數/槽寬/槽距 |
mm |
3/14/80 |
|
主軸轉速范圍 |
r/min |
12級35-1500 |
|
主軸軸向移動距離 |
mm |
70 |
|
主軸中心至立柱垂直導軌距離 |
mm |
285 |
|
立銑頭較大回轉角度 |
|
±30° |
|
主傳動電機功率 |
kw |
3 |
|
縱向/橫向/垂向 進給伺服電機扭矩 |
N.m |
10/10/15 |
|
冷卻泵型號 |
|
WB-12 40W 12L/min |
|
機床外形尺寸 |
mm |
1850×1500×1880 |
|
機床凈重 |
kg |
1850 |
QLCT全聯機床溫馨提示：因?yàn)樵O(shè)計不斷地改進以上機床技術參數作為參考、油漆顏色如有更改變化不另行通知，請用戶見諒，謝謝合作！
